HMC6505A 是一款采用兼容 RoHS 的封裝的緊湊型砷化鎵 (GaAs)、贗晶高電子遷移率晶體管 (pHEMT)、微波單片集成電路 (MMIC) 升頻(pin)器(qi)(qi)(qi)(qi)(qi)(qi)，工作頻(pin)率范圍為 5.5 GHz 至 8.6 GHz。此器(qi)(qi)(qi)(qi)(qi)(qi)件提(ti)供(gong) 15 dB 的(de)小信(xin)號轉換增益，以(yi)及 22 dBc 的(de)邊帶抑制。HMC6505A 在可變增益放大(da)器(qi)(qi)(qi)(qi)(qi)(qi) (VGA) 之前使(shi)用同相和(he)正交 (I/Q) 混(hun)頻(pin)器(qi)(qi)(qi)(qi)(qi)(qi)，該(gai)混(hun)頻(pin)器(qi)(qi)(qi)(qi)(qi)(qi)由主動本地(di)振蕩(dang)器(qi)(qi)(qi)(qi)(qi)(qi) (LO) 驅動。提(ti)供(gong) IF1 和(he) IF2 混(hun)頻(pin)器(qi)(qi)(qi)(qi)(qi)(qi)輸入，并需(xu)要(yao)采用外部 90° 混(hun)合模式選擇所需(xu)的(de)邊帶。I/Q 混(hun)頻(pin)器(qi)(qi)(qi)(qi)(qi)(qi)拓撲(pu)結(jie)構(gou)減少了對(dui)不(bu)必要(yao)的(de)邊帶進行過濾的(de)需(xu)要(yao)。HMC6505A 是混(hun)合式單邊帶 (SSB) 升頻(pin)器(qi)(qi)(qi)(qi)(qi)(qi)組(zu)件的(de)小型替代方案(an)，它可以(yi)使(shi)用表面安(an)裝制造技(ji)術(shu)，這消(xiao)除(chu)了對(dui)引線鍵合的(de)需(xu)要(yao)。

HMC6505A應用

• 點到點和單點對多點無線電
• 軍用雷達、電子戰 (EW) 和電子智能 (ELINT)
• 衛星通信

• 傳感器

HMC6505A優勢和特點

• 轉換增益：15 dB（典型值）
• 邊帶抑制：22 dBc（典型值）
• 增益最大時的輸出 P1dB 壓縮：22 dBm（典型值）
• 增益最大時的輸出 IP3：35 dBm（典型值）
• LO 到 RF 隔離：4 dB（典型值）
• LO 到 IF 隔離：9 dB（典型值）
• RF 回波損耗：20 dB（典型值）
• LO 回波損耗：10 dB（典型值）
• IF 回波損耗：20 dB（典型值）
• 裸焊盤，5 mm × 5 mm，32 端子，無引線芯片載體封裝

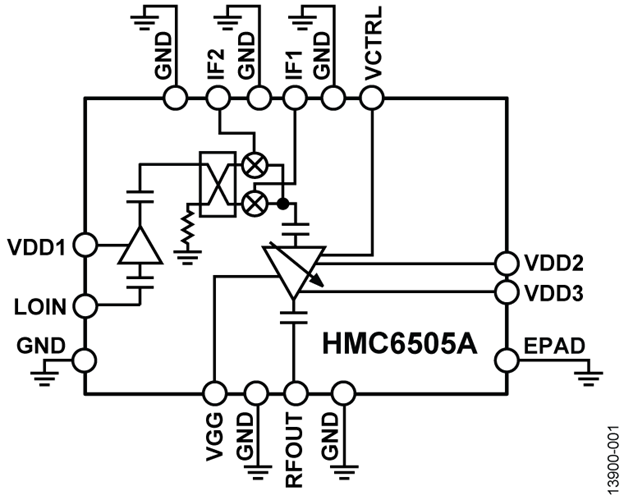

HMC6505A結構圖
