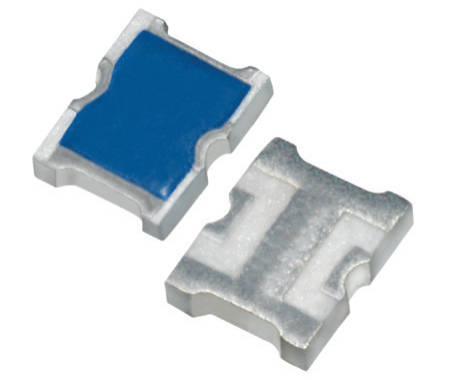

　　TT9 SMT系列寬帶表面貼裝固定衰減器是RF-Labs一款適用于DC-20 GHz寬帶應(ying)用的(de)高性能(neng)固定(ding)衰減器(qi)。該(gai)產品具有以下特(te)點和優(you)點：

　　特點：

　　1. 占地賠償適用面積小;　　2. 高熱效率正確處理作用;　　3. 主要采用外層進行安裝能力;　　4. 提高低駐波比;　　5. 使用非常方便;　　6. 擁有寬衰減范圍圖技能。

　　優點：

　　1. TT9 SMT系例衰減器的長寬比較小，占地為1.78公分 x 1.62公分，滿足空間區域有局限的應用軟件;　　2. 能夠 加工自由高達500毫瓦的設置工作功率;　　3. 展示 多種不同衰減值應用設置，區間從0至10 dB。　　最后，TT9 SMT全系列衰減器還具非常廣泛的應該用區域，涉及移動網洛、廣播網、大輸出功率拖動器、光電產品屏蔽器/串并聯員、美國軍事和議器等。

Mounting Configuration		Surface Mount (SMT)
Options
Electrical
Nominal Impedance Frequency Range Attenuation Values Available Attenuation Accuracy Input Power Cw Peak Powe VSWR	50 ghms
	DC -20 GHz
	1-10 in 1 dB Increments
	ATTENUATION         ACCURACY
	Attenuation Value(dB	DC-15   GHz	15-20   GHz
	0-4 5-10	±0.5 ±0.5	±0.5 ±0.75
	500 Milliwatts Max up to 125°C(See derating curve
	5 Watts based on 10 μS pulse width @1%Duty Cycle
	1.40:1 Typical DC-20 GHz,1.70:1 Max 10-20 GHz
Environmental
Operating Temperature Storage Temperature Moisture Sensitivity Leve	-55*  to+150°℃
	-65*  to+150°℃
	MSL 1 -Unlimited
Mechanical
Substrate Materlal Resistive Film Terminal Material Protective Coating	Alumina(Al,O)96%
	Thick Film
	Thick Film
	Polyme
Finish Qption           Blank                            -F	Solder Plated (Sn60/Pb40
	Silver Plated (RoHS Compliant
Marking
None
Quality Assurance
	Sample visual and mechanical Inspection -1.0 AQL per mechnical drawing requirements Periodic electrical inspection performed for commerical grade products. High reliability tested products are available per MIL-PRF-55342
Packaging
Standard Packaqing	Tape and Reel or Waffle Pack
