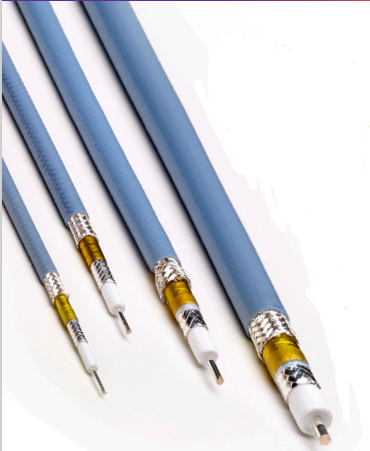

　MegaPhase的G912/G916/G919/G930低損耗電纜屬(shu)于NextPhase系(xi)列，專為應用于大眾(zhong)和實驗室測量(liang)系(xi)統而設計。這(zhe)些電纜具有以下(xia)特點：

　　概述

　　- 低消耗的資金　　- 低VSWR(電流電壓駐波比)　　- 美麗的屏幕工作效能　　- 四重關閉　　- 軟性符合(FEP絕緣護套)　　- 各種各樣連結器能選　　機械的數據　　- 極限率: 40 GHz　　- 規范性輸出阻抗: 50 Ω (nominal)　　- 互傳轉速:　　- G912: 80%　　- G916: 80%　　- G919: 81%　　- G930: 81%　　- 閥值電機功率: 5 kW (G912和G916)，10 kW (G919和G930)　　- 閉屏效果: 至少90 dB (僅電纜線)　　- 介電耐沖擊:　　- 1.2 kV dc 或 840 V rms (原始)　　- 0.5 kV dc 或 350 V rms (結果英文)　　機械設備數據分析　　- 外導體直經:　　- G912: 0.282厘米　　- G916: 0.2404英寸　　- G919: 0.355厘米　　- G930: 0.3925英寸　　- 最高彎曲成弧長:　　- G912: 1.406屏幕尺寸　　- G916: 1.2004英寸　　- G919: 2.125厘米　　- G930: 2.3524英寸　　- 額定負載室內溫度:　　- G912/G916: -65 至 125°C　　- G919/G930: -65 至 85°C　　常用相防水連接器　　- G912, G916, G930: 利用2.4mm, 2.92mm, 3.5mm, SMA, TNC, 形式N　　- G919: 分為1.85mm, 2.4mm, SMA, 性質N

　　規格

Frequency		912 Series			916 Serles			919 Series			930 Serles			945 Serles			Conn. Loss dB
GHz	Band	Attenuation		VSWR	Attenuation		VSWR	Attenuation		VSWR	Attenuatlon		VSWR	Attenuation		VSWR
		dB/m	dB/m		dB/ft	dB/m		dB/ft	dB/m		dB/ft	dB/m		dB/ft	dB/m
0.3	UHF	0.092	0.302	1.10	0.065	0.212	1.10	0.044	0.145	1.10	0.031	0.103	1.10	0.020	0.066	1.10	0.006
0.5		0.119	0.391		0.084	0.275		0.057	0.188		0.041	0.133		0.026	0.085		0.009
0.8		0.152	0.497		0.107	0.351		0.073	0.240		0.052	0.170		0.034	0.122		0.012
1.0	L	0.170	0.558		0.120	0.394		0.082	0.269		0.058	0.190		0.038	0.125		0.014
2.0	5	0.243	0.798	1.15	0.173	0.566	1.15	0.118	0.387	1.20	0.083	0.272	1.15	0.056	0.184	1.15	0.024
2.4		0.267	0.877		0.190	0.623		0.130	0.426		0.091	0.299		0.062	0.203		0.027
3.0		0.300	0.985		0.214	0.702		0.146	0.479		0.103	0.337		0.070	0.230		0.032
4.0	C	0.349	1.146	1.20	0.250	0.819		0.170	0.559	1.25	0.119	0.391	1.20	0.083	0.272	1.20	0.040
6.0		0.433	1.420		0.311	1.020		0.212	0.696		0.148	0.486		0.106	0.348		0.055
8.0	X	0.505	1.656	1.25	0.364	1.195	1.20	0.281	0.815		0.173	0.568		0.126	0.413		0.070
10.0		0.569	1.867	1.30	0.412	1.352	1.25	0.248	0.922	1.30	0.195	0.641	1.25	0.147	0.482	1.25	0.084
12.4		0.639	2.098	1.35	0.465	1.526		0.317	1.040		0.220	0.721	1.30	0.166	0.545	1.30	0.101
15.0	Ku	0.710	2.328		0.518	1.699		0.353	1.158		0.244	0.800					0.118
18.0		0.785	2.574		0.575	1.886	1.35	0.392	1.285	1.35	0.270	0.886	1.35				0.139
20.0	K	0.832	2.729		0.611	2.004		0.416	1.365								0.152
22.0		0.877	2.877		0.646	2.118		0.440	1.442								0.165
24.0		0.921	3.021		0.679	2.228		0.462	1.517	1.45							0.178
26.5		0.973	3.193	1.40	0.720	2.362											0.194
28.0	Ka	1.004	3.294		0.744	2.439											0.204
30.0		1.044	3.425		0.774	2.541											0.217
32.0		1.083	3.553		0.805	2.640											0.230
34.0		1.121	3.677	1.45	0.834	2.737	1.40										0.243
36.0		1.158	3.799		0.863	2.833											0.256
40.0		1.230	4.036		0.920	3.018	1.45										0.281

深圳市立維創展科技管理權限加盟售賣MegaPhase物料，最(zui)主要的具備MegaPhase的產品的穩相線纜和線纜元件，并展(zhan)示 售后維修(xiu)點支技服務培訓，歡迎圖片咨(zi)詢中心(xin)。
