HMC524ALC3B是一款(kuan)緊湊型GaAs MMIC I/Q混(hun)頻(pin)(pin)器(qi)(qi)，采(cai)(cai)用(yong)(yong)(yong)符合RoHS標準的無(wu)引腳SMT陶瓷封裝(zhuang)。 該(gai)器(qi)(qi)件可(ke)用(yong)(yong)(yong)作鏡(jing)像(xiang)抑制(zhi)混(hun)頻(pin)(pin)器(qi)(qi)或單邊(bian)帶(dai)上變頻(pin)(pin)器(qi)(qi)。 該(gai)混(hun)頻(pin)(pin)器(qi)(qi)采(cai)(cai)用(yong)(yong)(yong)兩個標準雙平(ping)衡混(hun)頻(pin)(pin)器(qi)(qi)單元和一個90度混(hun)合器(qi)(qi)件，均采(cai)(cai)用(yong)(yong)(yong)GaAs MESFET工藝制(zhi)造(zao)。 HMC524ALC3B低頻(pin)(pin)正交(jiao)混(hun)合器(qi)(qi)件用(yong)(yong)(yong)于(yu)產生100 MHz IF輸出。 該(gai)產品(pin)為混(hun)合型鏡(jing)像(xiang)抑制(zhi)混(hun)頻(pin)(pin)器(qi)(qi)和單邊(bian)帶(dai)上變頻(pin)(pin)器(qi)(qi)組件的小型替代器(qi)(qi)件。立(li)維創展 ADI現(xian)貨HMC524ALC3B無(wu)需線(xian)焊，可(ke)以使用(yong)(yong)(yong)表貼制(zhi)造(zao)技術。

HMC524ALC3B應用

• 點對點和點對多點無線電
• VSAT
• 測試設備和傳感器

• 軍用最終用途

HMC524ALC3B優勢和特點

• 無源：無需直流偏置
• 轉換損耗： 9 dB
• 鏡像抑制： 20 dB（典型值）
• LO至RF隔離：35 dB（典型值）
• LO至IF隔離：25 dB（典型值）
• IP3：18 dBm（典型值）
• P1dB：17 dBm（典型值）
• 中頻引腳頻率：DC ? 4.5 GHz
• 12引腳、3 mm × 3 mm SMT陶瓷封裝

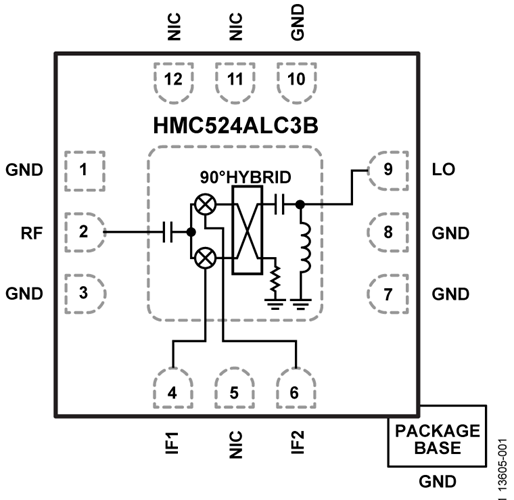

HMC524ALC3B結構圖
