HMC8191不是款無源、寬帶網絡I/Q單電源芯片微波rf射頻集成系統電源控制電路(MMIC)混頻器，適用作收器鏡像文件促使混頻器或釋放器單向攜帶軟啟動器器。HMC8191存在6 GHz至26.5 GHz的rf射頻(RF)和本振(LO)空間各類DC至5 GHz的中頻(IF)傳輸速率，很可以是需要寬頻點空間、出眾RF性、簡潔明了設置構思各類更小開關元件和小盡寸數碼打印電源控制pcb板(PCB)的app。單一個HMC8191可行代設置構思中的多家窄帶混頻器。

HMC8191的有著I/Q架構部署有著很棒的鏡像軟件治理和改善力，于是不需要做成本費慷慨激昂的打擾邊帶濾波。該混頻器還供給很棒的LO至RF和LO至IF防護隔離特性，并縮減了LO信息泄露的影響力以切實保障數據全版性。

看作哪款無源混頻器，HMC8191暫時無法任何人直流電電壓。相比之下有源混頻器，它提拱較低的噪聲源數據，然后加強組織領導對于高特點和高精密操作具備漂亮的動態化的范圍。

HMC8191采用砷化鎵(jia)(GaAs)金(jin)屬半(ban)導體場效應晶體管(MESFET)工藝制造，使用ADI公司的混頻(pin)器單元(yuan)和(he)90度混合(he)器件。 HMC8191提供緊湊型、4 mm × 4 mm、24引(yin)腳無鉛(qian)芯片載體(LCC)封裝，工作溫度范圍為?40°C至+85°C。HMC8191評估板還可(ke)通過ADI網(wang)站(zhan)獲得。

品牌	型號	描述	貨期	庫存
ADI	HMC8191LC4 HMC8191LC4TR	6 GHz至26.5 GHz、寬帶I/Q混頻器	現貨	221

HMC8191LC4應用

• 測試與測量儀器儀表
• 軍事、航空航天和防務應用

• 微波點對點基站

HMC8191LC4優勢與劣勢和特別

• 無源寬帶I/Q混頻器
• RF和LO范圍：6 GHz至26.5 GHz
• 寬IF帶寬：DC至5 GHz
• 單端RF、LO和IF
• 轉換損耗：9 dB（典型值）
• 鏡像抑制：25 dBc（典型值）
• 單邊帶噪聲指數：9 dB（典型值）
• 輸入IP3（下變頻器）：24 dBm（典型值）
• 輸入P1dB壓縮點（下變頻器）：15 dBm（典型值）
• 輸入IP2：55 dBm（典型值）
• LO至RF隔離：40 dB（典型值）
• LO至IF隔離：40 dB（典型值）
• RF至IF隔離：20 dB（典型值）
• 幅度平衡：±0.5 dB（典型值）
• 相位平衡（下變頻器）：±5°（典型值）
• RF回波損耗：15 dB（典型值）
• LO回波損耗：15 dB（典型值）
• IF回波損耗：15 dB（典型值）
• 裸露焊盤、4 mm × 4 mm、24引腳陶瓷LCC 封裝

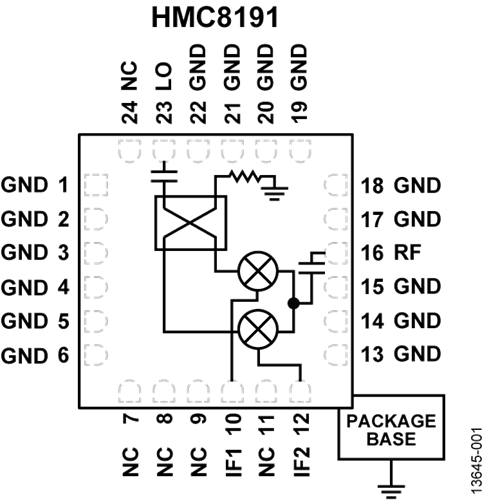

HMC8191LC4框架圖
