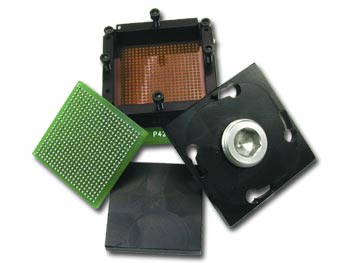

Ironwood Electronics的GHz BGA和QFN/MLF插座是原型制作和測試幾乎所有BGA或QFN設備應用的理想選擇。這些ZIF插座提供了出色的信號完整性，但仍然具有成本效益。采用創新的彈性體互連技術，Ironwood Electronics插座提供高達40GHz的低信號損耗，并支持低至0.3mm的BGA或QFN/MLF間距。

Ironwood Electronics食用配置孔和確定孔在計劃體系的BGA焊盤上機械設備配置GHz BGA家用插座開關。這類低家用插座開關每側僅比現場的IC打包封裝大2.5mm直徑。其支持系統長寬高從55mm直徑到1mm直徑的整合三極管電子元器件。更好的手機將需用背板。比如計劃PCB的背部一般包括電容器和電容，則能設計的概念開發的隔熱電阻板，同心同德這類部件切出空腔。隔熱電阻板夾在背板和計劃PCB彼此。Ironwood Electronics電電源排插開關所經精密模具設計的概念的概念，可將IC加以引導到每一家球的合適連到的位置，并利用全鋁散熱器自攻螺絲提高解壓縮。Ironwood Electronics電電源排插開關的設計的概念的概念行在沒能特別散熱的情況下散熱高至幾瓦，利用訂制的散熱器行頂住高至100瓦的馬力。用戶數只需將集成化電源電路放到電電源排插開關中，儲放壓盤，高速旋轉視頻蓋子，并在散熱器自攻螺絲上釋放轉矩只能連到IC。它與緊急的sbt-bga電電源排插開關封裝和其他電電源排插開關枝術兼容。如若PCB中已是長期存在孔，行訂制GHz延展能力體插槽以擴到她們。另一個典范的GHz延展能力體電電源排插開關與高速旋轉視頻蓋表現。Ironwood Electronics電插座用得作IC二極管封裝和電路設計板內排斥器的z軸導電剛性體是一個個低內阻接連器。剛性體由行間距小的電燙金絲基體和明媚的硅生橡膠隔絕片組成的。電燙金的芯線從有機酸硅晶片的上的表面明顯突出數納米。自感指標值0.06nh。每位接線柱的電流量容積為2A。剛性體的業務水溫空間為-35C至125C。Ironwood electronics是瑞典知名的高穩定安全可靠性試驗報告臺車輛設備制造出商。車輛設備已按照ISO9001:2015、RoHS和ITAR認正。Ironwood Electronics電子器材車輛設備類別包擴墻壁插座、兼容性公測器、公測設備環保定制家具等。南京市立維創展科技欧洲一区二区-欧美激情一区二区-国产激情在线-欧美在线一区二区認證代理費 Ironwood Electronics車輛設備，在國內 區售賣與工藝服務管理可以支持。熱烈歡迎在線咨詢。*個部分物品形號請質詢我的賣項目高級工程師。

40GHZ Elastomer BGA socket SG15-BGA-1xxx (0.4mm, 0.5mm, 0.65mm pitch)
PART NUMBER	ROHS	Top Pitch (mm)	Max Pincount	IC Size X (mm)	IC Size Y (mm)	IC Size Tolerance (mm)	IC Array X	IC Array Y	IC Ball Height Min (mm)	IC Ball Height Max (mm)	IC Total Height Max (mm)	IC Ball Coplanarity (mm)	IC Ball Diameter Max (mm)	Backing Plate	Cavity Down	IC Top Surface	Socket Lid	Heat Sink	Part Description
SG15-BGA-1000	yes	0.4	1156	14	14	0.1	34	34	0.15	0.23	1	0.08	0.3	yes	yes	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1001	yes	0.4	1292	14	15.5	0.1	34	38	0.06	0.25	1.31	0.05	0.25	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1002	yes	0.4	225	7	7	0.1	15	15	0.14	0.24	0.95	0.08	0.3	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1003	yes	0.65	134	10	11.5	0.1	10	17	0.22		0.7	0.08	0.36	no	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1004	yes	0.65	121	8	8	0.1	11	11	0.15	0.25	1.52	0.08	0.35	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1005	yes	0.65	81	6.5	6.5	0.1	9	9	0.2	0.3	1	0.1	0.35	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1006	yes	0.5	112	6	6	0.1	12	12	0.15		0.8	0.08	0.35	no	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1007	yes	0.4x0.3	29	1.74	2.05	0.1	5	6	0.09	0.15	0.46	0.08	0.18	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)





40GHz Elastomer QFN socket SG25-2xxx (0.4mm, 0.5mm, 0.65mm pitch)
PART NUMBER	ROHS	Top Pitch (mm)	Max Pincount	IC Size X (mm)	IC Size Y (mm)	Socket Lid	Part Description
SG25-QFN-2000	YES	0.5	12	7.87	4.26	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2001	YES	0.4	32	4	4	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2002	YES	0.4	11	1.5	1.5	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2003	YES	0.4	10	1.5	1.2	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2004	YES	0.4	44	5	5	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2005	YES	0.5	48	7	7	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2006	YES	0.5	40	6	6	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2007	YES	0.5	148	10	8	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2008	YES	0.4	48	7	7	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2010	YES	0.35	88	9	9	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2011	YES	0.5	36	6	6	Swivel	GHz QFN/MLF Socket (ZIF)
