我們報告了一種高性能的GaN放大器。運行從100MHz到3000兆赫。最好的結果包括100W的輸出功率，22dB增益，40%的功率增加效率從100MHz到3000兆赫。這個性能是通過裁剪兩個設備來實現的。阻抗與獨特的寬帶電路匹配拓撲結構。二者詳細設計技術將給出器件和匹配電路。索引條款-寬帶放大器，高壓技術，微波器件，功率合成器，MMICs。
一、引言
寬帶、高功率、高效率放大器是一種先進通信系統中的關鍵元素搜索和救援軟件無線電為消防隊員，警察，和海軍陸戰隊。實現寬帶的傳統技術放大是使用行波方法〔1, 2〕或設計寬帶匹配電路對器件進行變換輸入阻抗和輸出阻抗為50歐姆〔3〕。如果大功率設備輸出阻抗與50歐姆有很大不同。后一種方法的輸出匹配電路遭受了大尺寸，以及高射頻損耗。這種高射頻損耗嚴重降低放大器的輸出功率和效率。本文報告了一種新方法，增加了一個新的尺寸為寬帶放大器設計。除了
只需使用電路匹配技術，我們還可以定制。器件輸出阻抗接近50歐姆。這種方式使輸出阻抗匹配電路相對簡單低損耗，導致寬帶高性能輸出功率和高功率附加效率。第2節概述了GaN HEMT 30W的設計MMIC PA用作100W的積木放大器。第3節描述100W的拓撲結構。放大器。第4部分是結論。
二。30W GaN MMIC放大器

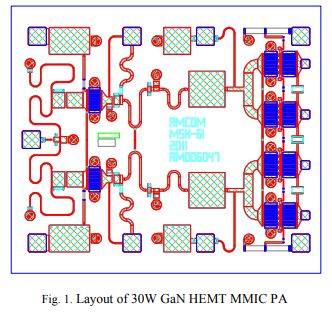

達到100W以上的輸出功率超過100-3000兆赫，我們功率結合四，2階段GaN MMIC PA。每個MMIC具有30W的輸出功率，具有2dB的增益。期望波段。圖1顯示了30W MMIC的布局第一級器件尺寸為2mm，分為兩個1mm。路徑。第二級器件由四、2x1.12mm組成。
HEMT這種2x1.12mm的機械連結1.12mm的兩人DC和RF結合單元電池元件。當我們稱它為運行環境HIFET〔4, 5, 6，7〕。電流偏置電阻與微波微波射頻這種HIFET的輸送抗阻都會1.12mm單元電池裝備。借助合適決定單元電池元件面積和結合單元電池元件的總數可改進HIFET最適輸送抗阻取決于達成50歐姆，做到聯通寬帶網性。圖2A和2B提示 首個時段和最后時段的鍵盤輸入和輸送抗阻，差別。請主要，最后時段最好的。在0.25GHz的輸送過載抗阻取決于50歐姆。這種最終結果會讓低微波微波射頻自然損耗聯通寬帶網適應，也是高輸送平均功率做到寬頻段的為有利于和使用率。這50歐姆最適輸送抗阻為借助合適決定單元電池元件面積和系列作品機械的總數。所以最后時段有2單元電池結合，電流偏置電阻為60V的最后時段。
